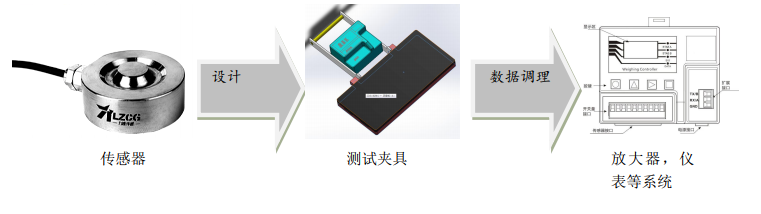

一、方案配置流程

　　二、系統功能

　　該測試方案是采用傳感器受力總和不變的原理，利用 2 個單壓式傳感器構建出的。傳感器分布在 300*150 的中心對稱的位置，確保受力

　　平衡，保證客戶鋁板局部壓強平衡，2 個傳感器出來信號，由雙通道儀表做數據處理， 最后儀表分別顯示出當前值。

　　三、主要板塊描述

　　1、夾具

　　傳感受力面為 300*150mm。該方案鑒于 4 個傳感器常出現一個傳感器出于空載的現象，特別的減少 2 個傳感器的使用，使得每個傳感器都處于受力均勻的狀態，徹底根除傳感器集聯帶來的精度下降問題。傳感器兩邊用夾具，使 2 個傳感器受力平衡，同時與鋁板接觸面也按標準增大。對被測設備進行有效保護。2 個傳感器，均勻分布在夾具對稱位置， 詳細的參考結構圖。產品受力面總高度為 27mm。

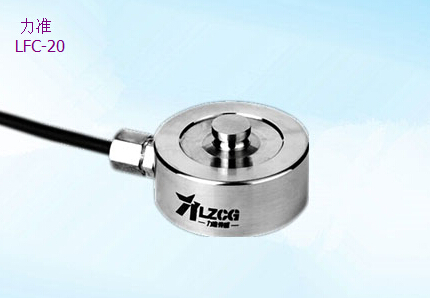

　　2、單壓力傳感器

　　單壓力傳感器是 LFC-20力傳感器，量程為 500kg。主要工作原理是傳感器內部彈性體在外力作用下產生彈性形變，使電阻應變片也隨同產生形變，電阻應變片變形后，它的阻值將發生變化，再經相應的測量電路把這一電阻變化轉換為電壓信號，從而完成了將外力變換為電信號的過程。

　　l 主要參數：

　　l 溫度補償，小直徑，密封良好，壓向受力

　　l 量程：5-500kg

　　l 精度等級：0.1%F.S

　　l 輸出靈敏度：1.0-1.5mV/V

　　l 工作溫度范圍：-20 ~ 80℃

　　l 激勵電壓：3-5 VDC

　　l 安全過載：120%

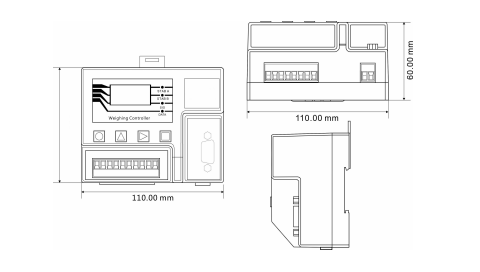

　　3、儀表

　　稱重顯示器是針對工業現場需要進行重量檢測的場合而開發生產的一種小型變送器。該變送器具有體積小巧、性能穩定、操作簡單適用的特點。可廣泛應用于：混泥土攪拌及瀝青混合料設備、冶金高爐、轉爐及化工、飼料的重量控制等場合。

　　主要特性：

　　l 防外部漏電式 pvc 殼體設計，體積小、造型美觀、方便適用

　　l 適用于所有電阻應變橋式稱重傳感器

　　l 全面板數字標定，過程簡單，方便直觀

　　l 數字濾波功能

　　l 自動零位跟蹤功能

　　l 上電自動清零功能

　　l 雙向隔離串行口功能，具有 RS485/RS232，方便與上位機通訊

　　l 可通過串行口標定

　　l 二路獨立高速、高精度重量數據采集

　　l PROFIBUS 總線功能(選配件)

　　技術參數：

　　l 供電電源：24VDC(無內置電源)

　　l 傳感器電源：DC5V，200mA(MAX)

　　l 輸入阻抗：10MΩ

　　l 零點調整范圍：0.02～8mV(傳感器為 2mV/V)

　　l 輸入靈敏度：0.1uV/d

　　l 輸入范圍：0.02～10mV(傳感器為 2mV/V)

　　l 轉換方式：Sigma - Delta

　　l A/D 轉換速度：120/240/480 次/秒

　　l 非線性：0.01% F.S

　　l 增益漂移：10PPM/℃

　　l 最高顯示精度：1/100000

　　四、應用與服務

　　該測試系統是針對室外環境做的設備。使用過程中如出現問題，可以及時聯系我們。
